在掃描電鏡（SEM）中實現高分辨率的斷層和晶體缺陷檢測通常需要使用一些技術和儀器。以下是一些方法和步驟，可以幫助實現這一目標：

高分辨率SEM儀器：首先，確保你使用的SEM儀器具有足夠的分辨率和性能，以便觀察微小的斷層和晶體缺陷。現代的高分辨率SEM儀器通常配備了場發射電子槍和電子光學系統，可以實現高質量的分辨率。

樣品準備：樣品的準備非常關鍵。樣品表面應該光潔，無塵，以確保觀察時不會受到外部污染的干擾。對于晶體缺陷的研究，需要使用金屬logos、電離切割或離子薄層制備等特殊技術來制備樣品。

電子背散射衍射（EBSD）：EBSD是一種結合SEM的技術，可用于測量晶體結構、取向和晶體缺陷。它通過分析樣品表面散射的電子來獲得晶體學信息。這對于檢測和分析晶體缺陷非常有用。

低溫SEM：在低溫SEM模式下，將樣品冷卻到液氮溫度以下，可以減少晶體和斷層的熱漲落，提高圖像質量和分辨率。

定量圖像分析軟件：使用專業的圖像分析軟件，例如數字圖像處理（DIP）或ImageJ等，對SEM圖像進行后期處理和分析。這些軟件可以用于測量晶體缺陷的尺寸、形狀和分布。

高電子束能量：適用于表面缺陷檢測的高電子束能量可能會更有利于產生更詳細的圖像。但要小心，因為高能量可能導致樣品損傷。

圖像對比度和亮度調整：適當調整圖像對比度和亮度，以突出斷層和缺陷。這可以通過后期處理軟件完成。

多角度觀察：有時，改變SEM觀察的角度和方向可以揭示隱藏的斷層和缺陷。

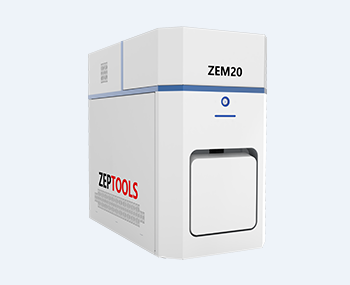

ZEM20臺式掃描電鏡

以上就是澤攸科技小編分享的如何在掃描電鏡中實現高分辨率的斷層和晶體缺陷檢測。更多掃描電鏡產品及價格請咨詢
